MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

Black plate (531,1)

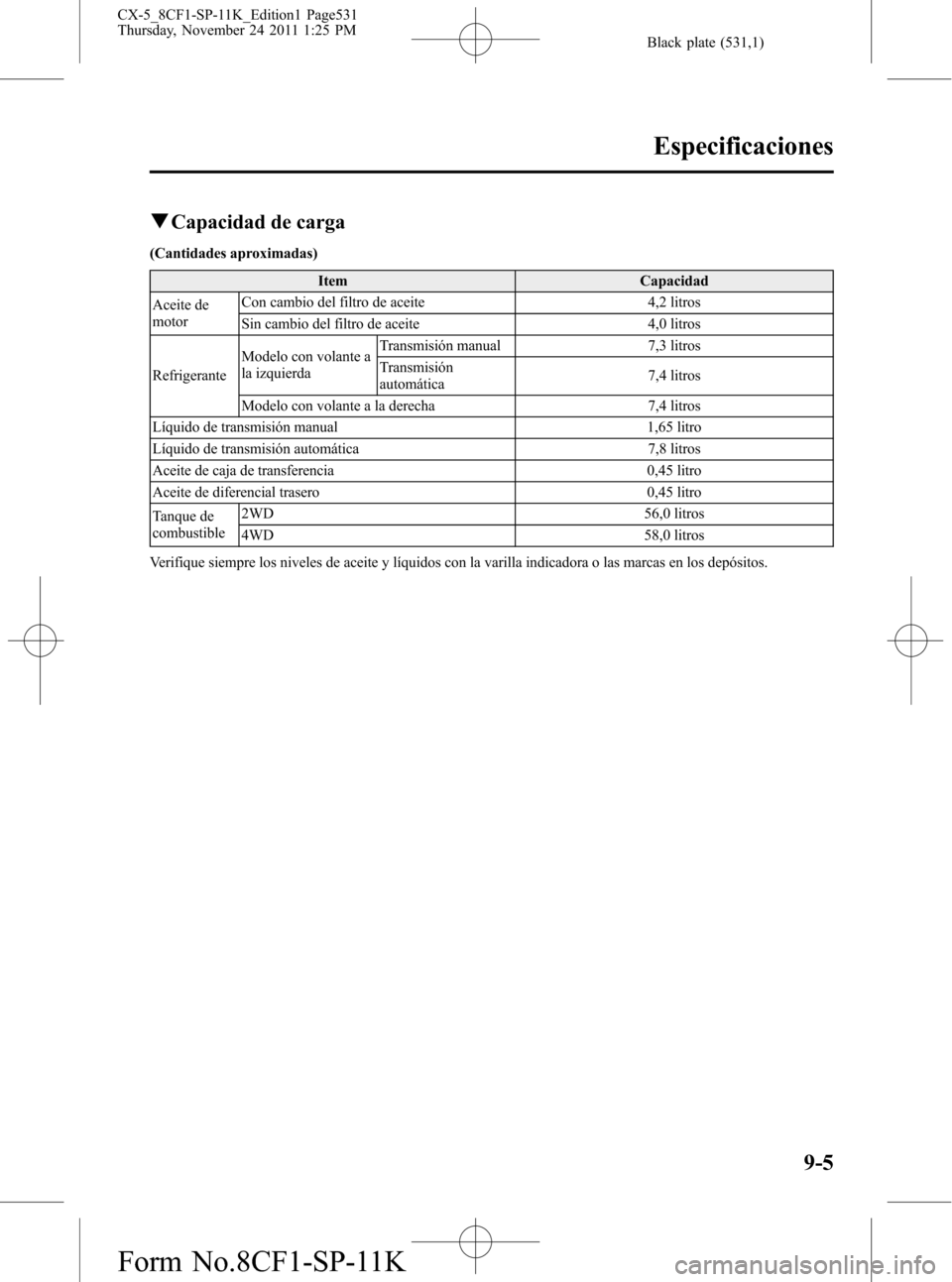

qCapacidad de carga
(Cantidades aproximadas)
Item Capacidad
Aceite de
motorCon cambio del filtro de aceite 4,2 litros
Sin cambio del filtro de aceite 4,0 litros
RefrigeranteModelo con volante a
la izquierdaTransmisión manual 7,3 litros
Transmisión
automática7,4 litros
Modelo con volante a la derecha 7,4 litros
Líquido de transmisión manual 1,65 litro
Líquido de transmisión automática 7,8 litros
Aceite de caja de transferencia 0,45 litro
Aceite de diferencial trasero 0,45 litro
Tanque de
combustible2WD 56,0 litros
4WD 58,0 litros
Verifique siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en los depósitos.
Especificaciones
9-5
CX-5_8CF1-SP-11K_Edition1 Page531
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (532,1)

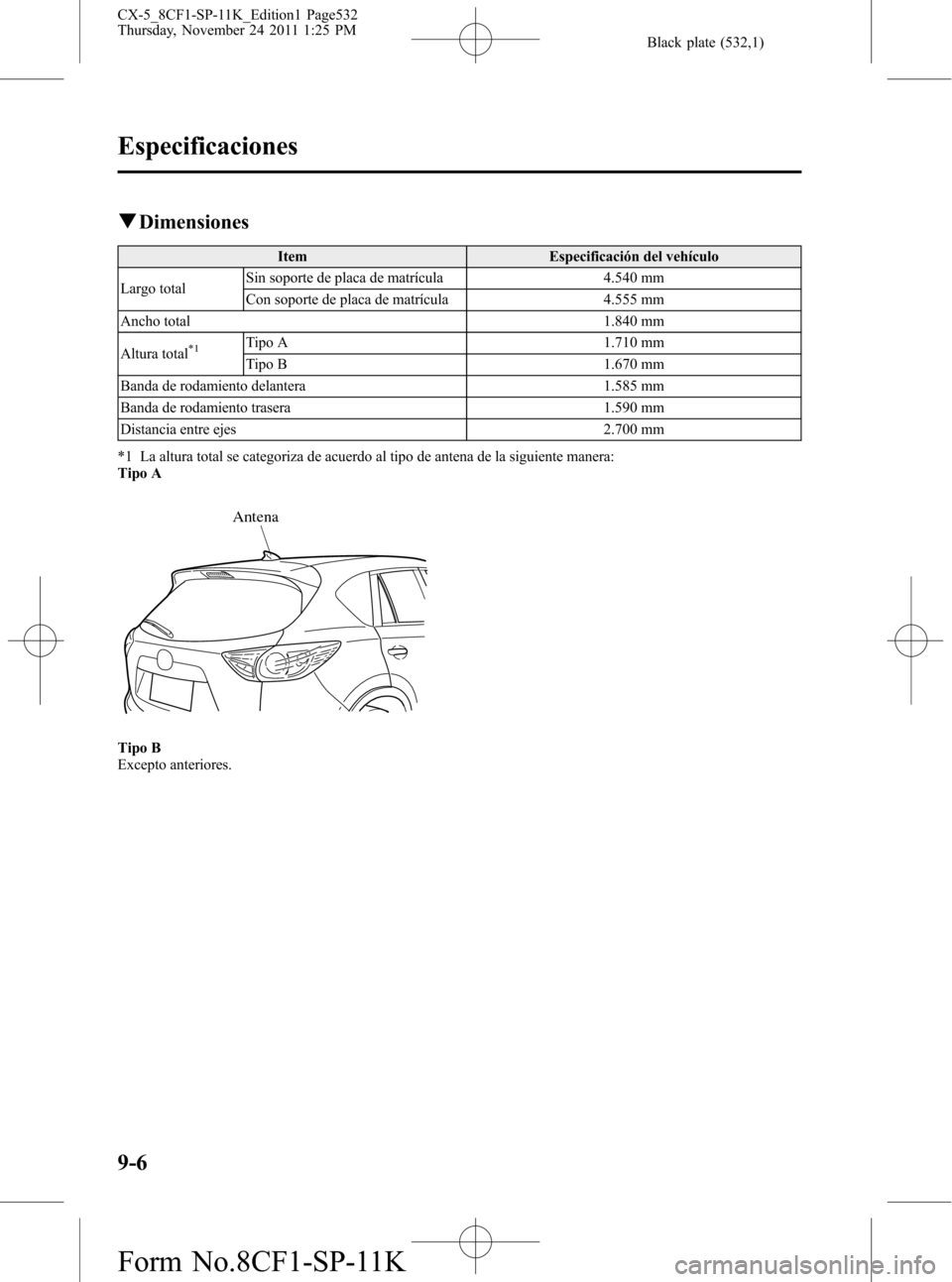

qDimensiones
Item Especificación del vehículo
Largo totalSin soporte de placa de matrícula 4.540 mm
Con soporte de placa de matrícula 4.555 mm
Ancho total 1.840 mm
Altura total
*1Tipo A 1.710 mm
Tipo B 1.670 mm
Banda de rodamiento delantera 1.585 mm
Banda de rodamiento trasera 1.590 mm
Distancia entre ejes 2.700 mm
*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Tipo A
Antena
Tipo B
Excepto anteriores.
9-6
Especificaciones
CX-5_8CF1-SP-11K_Edition1 Page532
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (533,1)

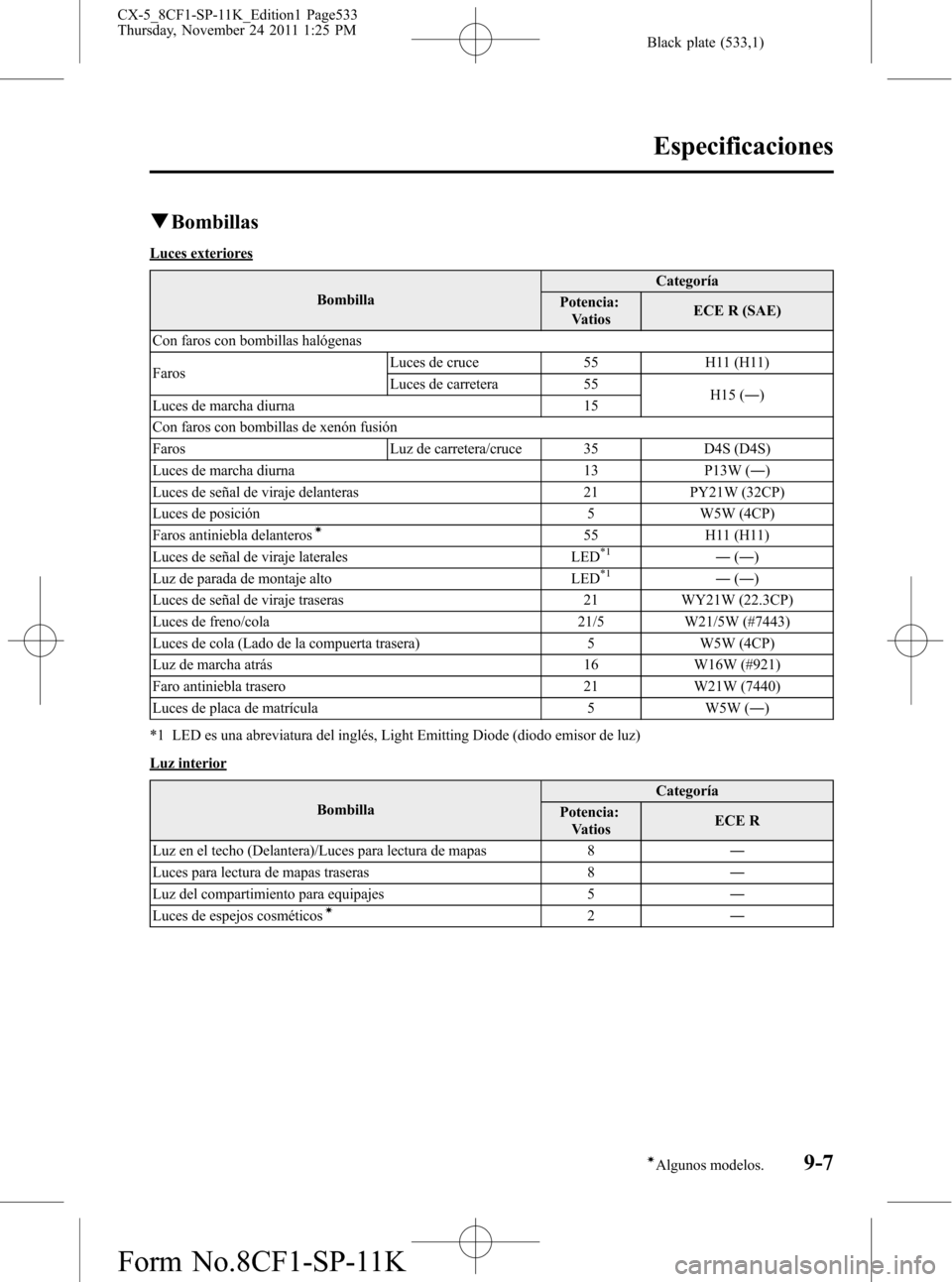

qBombillas
Luces exteriores
BombillaCategoría
Potencia:
VatiosECE R (SAE)
Con faros con bombillas halógenas
FarosLuces de cruce 55 H11 (H11)
Luces de carretera 55
H15 (―)
Luces de marcha diurna 15
Con faros con bombillas de xenón fusión
Faros Luz de carretera/cruce 35 D4S (D4S)
Luces de marcha diurna 13 P13W (―)
Luces de señal de viraje delanteras 21 PY21W (32CP)
Luces de posición 5 W5W (4CP)
Faros antiniebla delanteros
í55 H11 (H11)
Luces de señal de viraje laterales LED*1―(―)
Luz de parada de montaje alto LED*1―(―)
Luces de señal de viraje traseras 21 WY21W (22.3CP)
Luces de freno/cola 21/5 W21/5W (#7443)
Luces de cola (Lado de la compuerta trasera) 5 W5W (4CP)
Luz de marcha atrás 16 W16W (#921)
Faro antiniebla trasero 21 W21W (7440)
Luces de placa de matrícula 5 W5W (―)
*1 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
Luz interior
BombillaCategoría
Potencia:
VatiosECE R
Luz en el techo (Delantera)/Luces para lectura de mapas 8―
Luces para lectura de mapas traseras 8―
Luz del compartimiento para equipajes 5―
Luces de espejos cosméticos
í2―
Especificaciones
9-7íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page533
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (534,1)

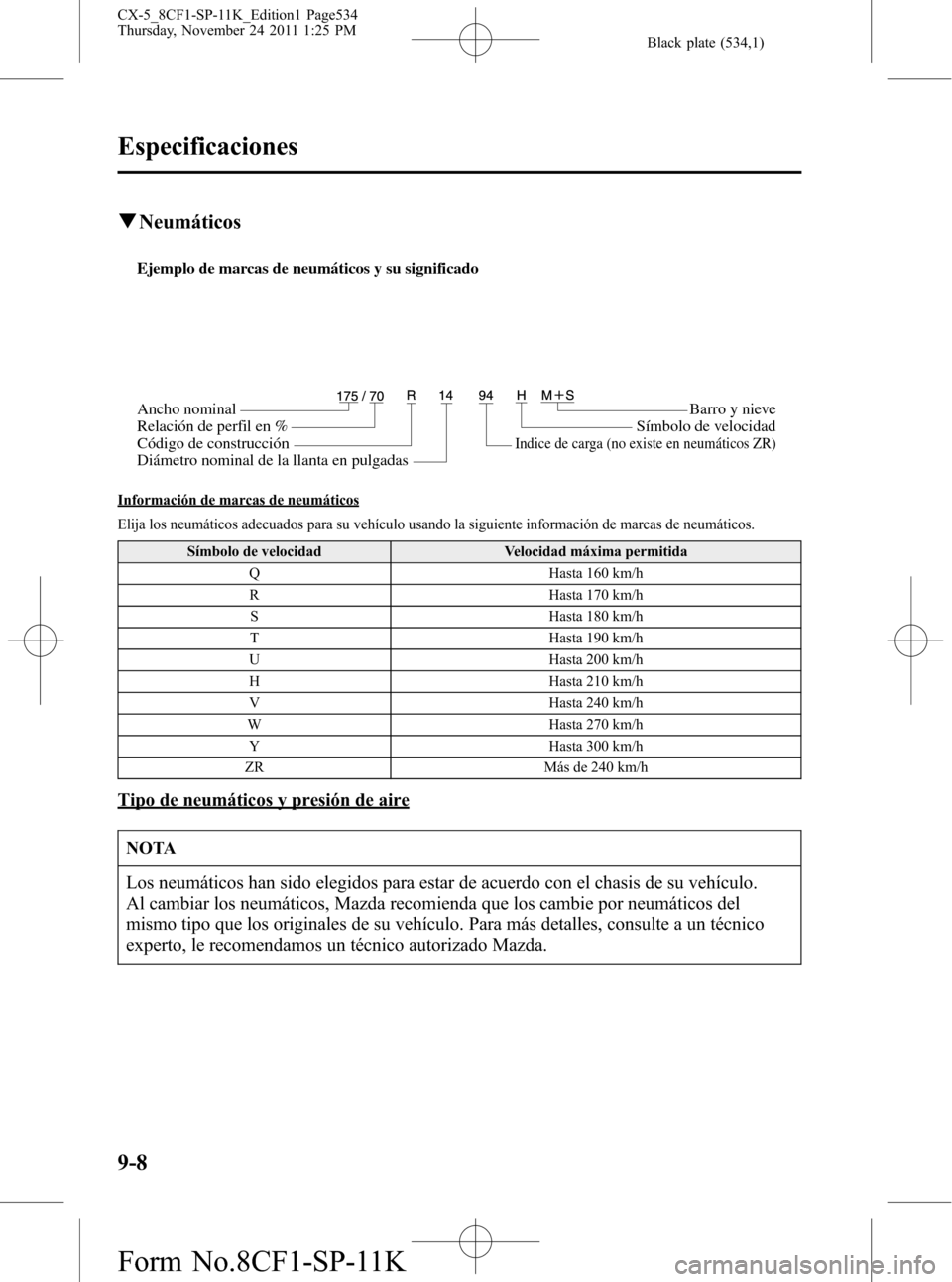

qNeumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcciónBarro y nieve
Símbolo de velocidad
Indice de carga (no existe en neumáticos ZR)Diámetro nominal de la llanta en pulgadas
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del
mismo tipo que los originales de su vehículo. Para más detalles, consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda.
9-8
Especificaciones
CX-5_8CF1-SP-11K_Edition1 Page534
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

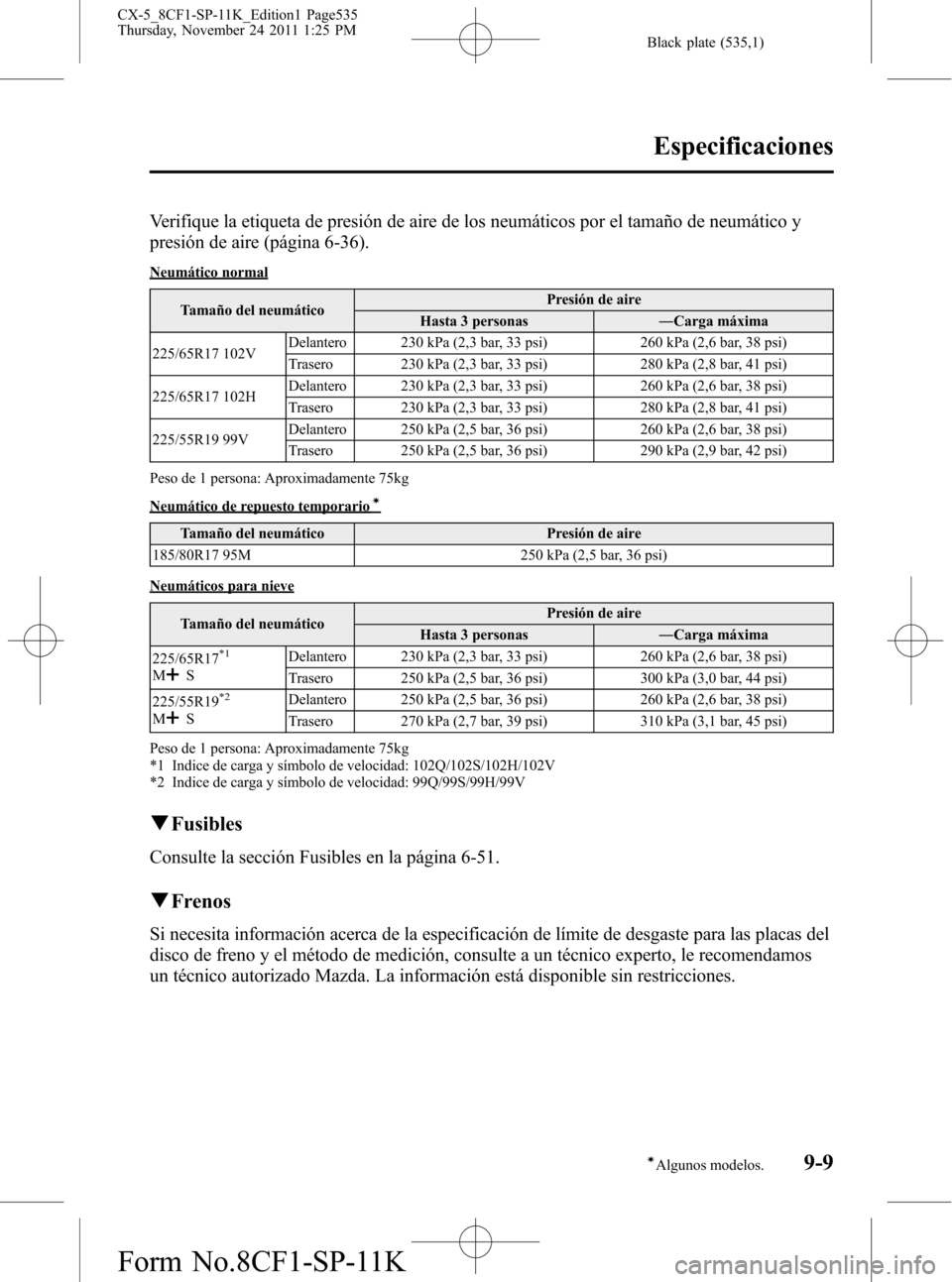

Black plate (535,1)
Verifique la etiqueta de presión de aire de los neumáticos por el tamaño de neumático y
presión de aire (página 6-36).
Neumático normal
Tamaño del neumáticoPresión de aire
Hasta 3 personas―Carga máxima
225/65R17 102VDelantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/65R17 102HDelantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VDelantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Peso de 1 persona: Aproximadamente 75kg
Neumático de repuesto temporarioí
Tamaño del neumático Presión de aire
185/80R17 95M 250 kPa (2,5 bar, 36 psi)
Neumáticos para nieve
Tamaño del neumáticoPresión de aire
Hasta 3 personas―Carga máxima
225/65R17
*1
MSDelantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2
MSDelantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Peso de 1 persona: Aproximadamente 75kg
*1 Indice de carga y símbolo de velocidad: 102Q/102S/102H/102V
*2 Indice de carga y símbolo de velocidad: 99Q/99S/99H/99V
qFusibles
Consulte la sección Fusibles en la página 6-51.
qFrenos
Si necesita información acerca de la especificación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico experto, le recomendamos
un técnico autorizado Mazda. La información está disponible sin restricciones.
Especificaciones
9-9íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page535
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (536,1)

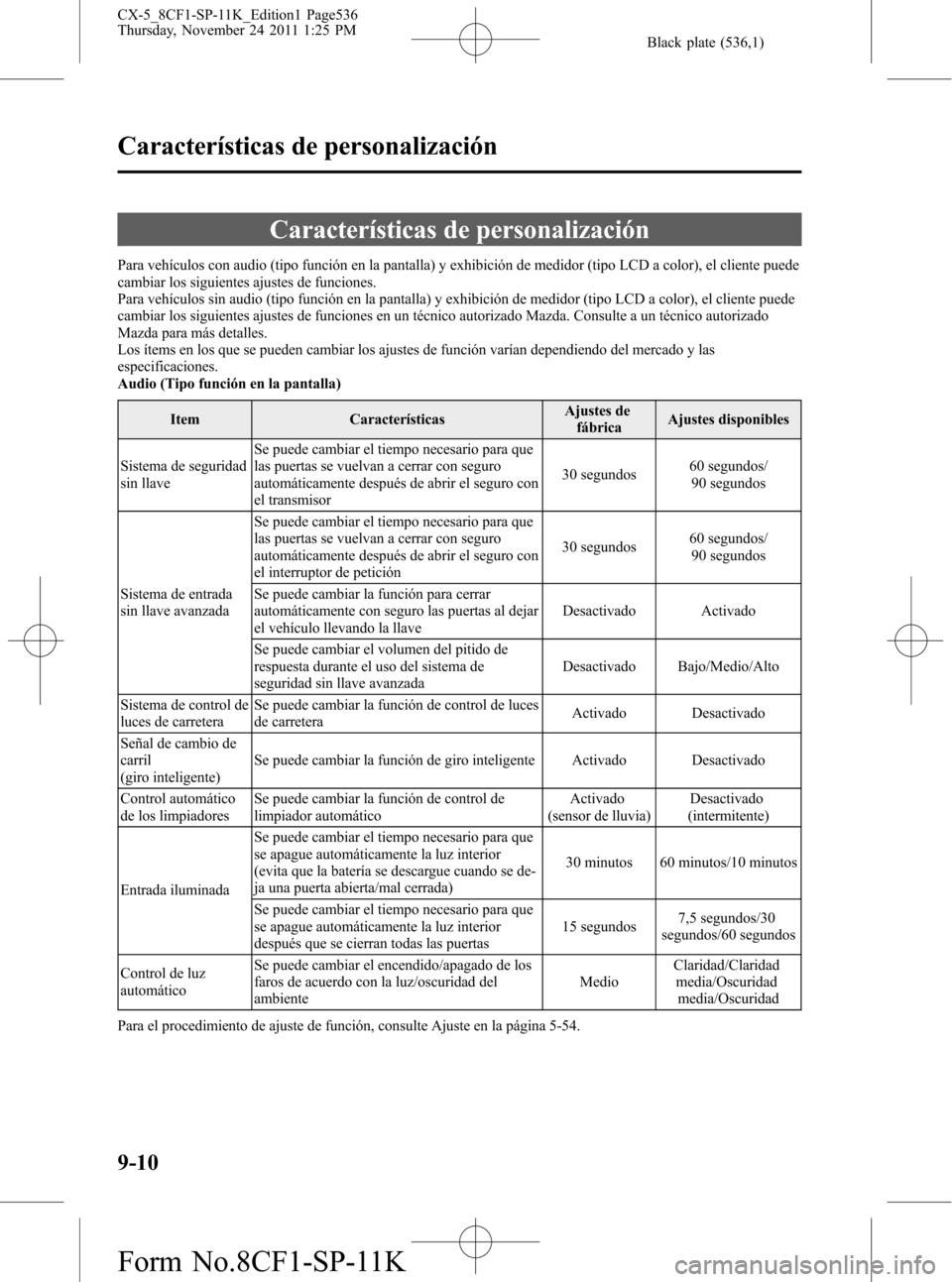

Características de personalización
Para vehículos con audio (tipo función en la pantalla) y exhibición de medidor (tipo LCD a color), el cliente puede
cambiar los siguientes ajustes de funciones.
Para vehículos sin audio (tipo función en la pantalla) y exhibición de medidor (tipo LCD a color), el cliente puede
cambiar los siguientes ajustes de funciones en un técnico autorizado Mazda. Consulte a un técnico autorizado
Mazda para más detalles.
Los ítems en los que se pueden cambiar los ajustes de función varían dependiendo del mercado y las
especificaciones.
Audio (Tipo función en la pantalla)
Item CaracterísticasAjustes de
fábricaAjustes disponibles
Sistema de seguridad
sin llaveSe puede cambiar el tiempo necesario para que
las puertas se vuelvan a cerrar con seguro
automáticamente después de abrir el seguro con
el transmisor30 segundos60 segundos/
90 segundos
Sistema de entrada
sin llave avanzadaSe puede cambiar el tiempo necesario para que
las puertas se vuelvan a cerrar con seguro
automáticamente después de abrir el seguro con
el interruptor de petición30 segundos60 segundos/
90 segundos
Se puede cambiar la función para cerrar
automáticamente con seguro las puertas al dejar
el vehículo llevando la llaveDesactivado Activado
Se puede cambiar el volumen del pitido de
respuesta durante el uso del sistema de
seguridad sin llave avanzadaDesactivado Bajo/Medio/Alto
Sistema de control de
luces de carreteraSe puede cambiar la función de control de luces
de carreteraActivado Desactivado
Señal de cambio de
carril
(giro inteligente)Se puede cambiar la función de giro inteligente Activado Desactivado
Control automático
de los limpiadoresSe puede cambiar la función de control de
limpiador automáticoActivado
(sensor de lluvia)Desactivado
(intermitente)
Entrada iluminadaSe puede cambiar el tiempo necesario para que
se apague automáticamente la luz interior
(evita que la batería se descargue cuando se de-
ja una puerta abierta/mal cerrada)30 minutos 60 minutos/10 minutos
Se puede cambiar el tiempo necesario para que
se apague automáticamente la luz interior
después que se cierran todas las puertas15 segundos7,5 segundos/30
segundos/60 segundos
Control de luz
automáticoSe puede cambiar el encendido/apagado de los
faros de acuerdo con la luz/oscuridad del
ambienteMedioClaridad/Claridad
media/Oscuridad
media/Oscuridad
Para el procedimiento de ajuste de función, consulte Ajuste en la página 5-54.
9-10
Características de personalización
CX-5_8CF1-SP-11K_Edition1 Page536
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (537,1)

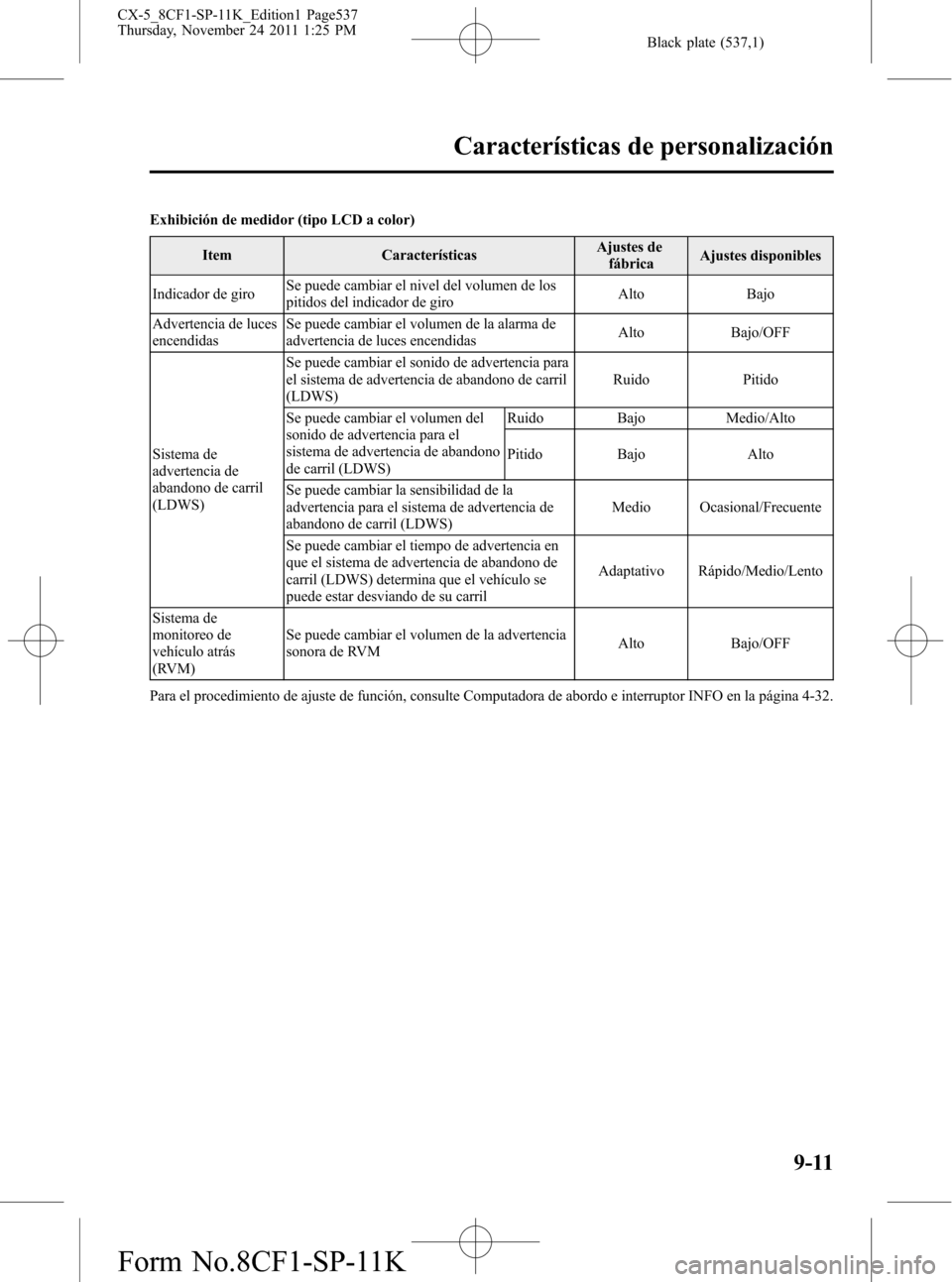

Exhibición de medidor (tipo LCD a color)
Item CaracterísticasAjustes de
fábricaAjustes disponibles
Indicador de giroSe puede cambiar el nivel del volumen de los
pitidos del indicador de giroAlto Bajo
Advertencia de luces
encendidasSe puede cambiar el volumen de la alarma de
advertencia de luces encendidasAlto Bajo/OFF
Sistema de
advertencia de
abandono de carril
(LDWS)Se puede cambiar el sonido de advertencia para
el sistema de advertencia de abandono de carril
(LDWS)Ruido Pitido
Se puede cambiar el volumen del
sonido de advertencia para el
sistema de advertencia de abandono
de carril (LDWS)Ruido Bajo Medio/Alto
Pitido Bajo Alto
Se puede cambiar la sensibilidad de la
advertencia para el sistema de advertencia de
abandono de carril (LDWS)Medio Ocasional/Frecuente
Se puede cambiar el tiempo de advertencia en
que el sistema de advertencia de abandono de
carril (LDWS) determina que el vehículo se
puede estar desviando de su carrilAdaptativo Rápido/Medio/Lento
Sistema de
monitoreo de
vehículo atrás
(RVM)Se puede cambiar el volumen de la advertencia
sonora de RVMAlto Bajo/OFF
Para el procedimiento de ajuste de función, consulte Computadora de abordo e interruptor INFO en la página 4-32.
Características de personalización
9-11
CX-5_8CF1-SP-11K_Edition1 Page537
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (538,1)
9-12
CX-5_8CF1-SP-11K_Edition1 Page538
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (539,1)

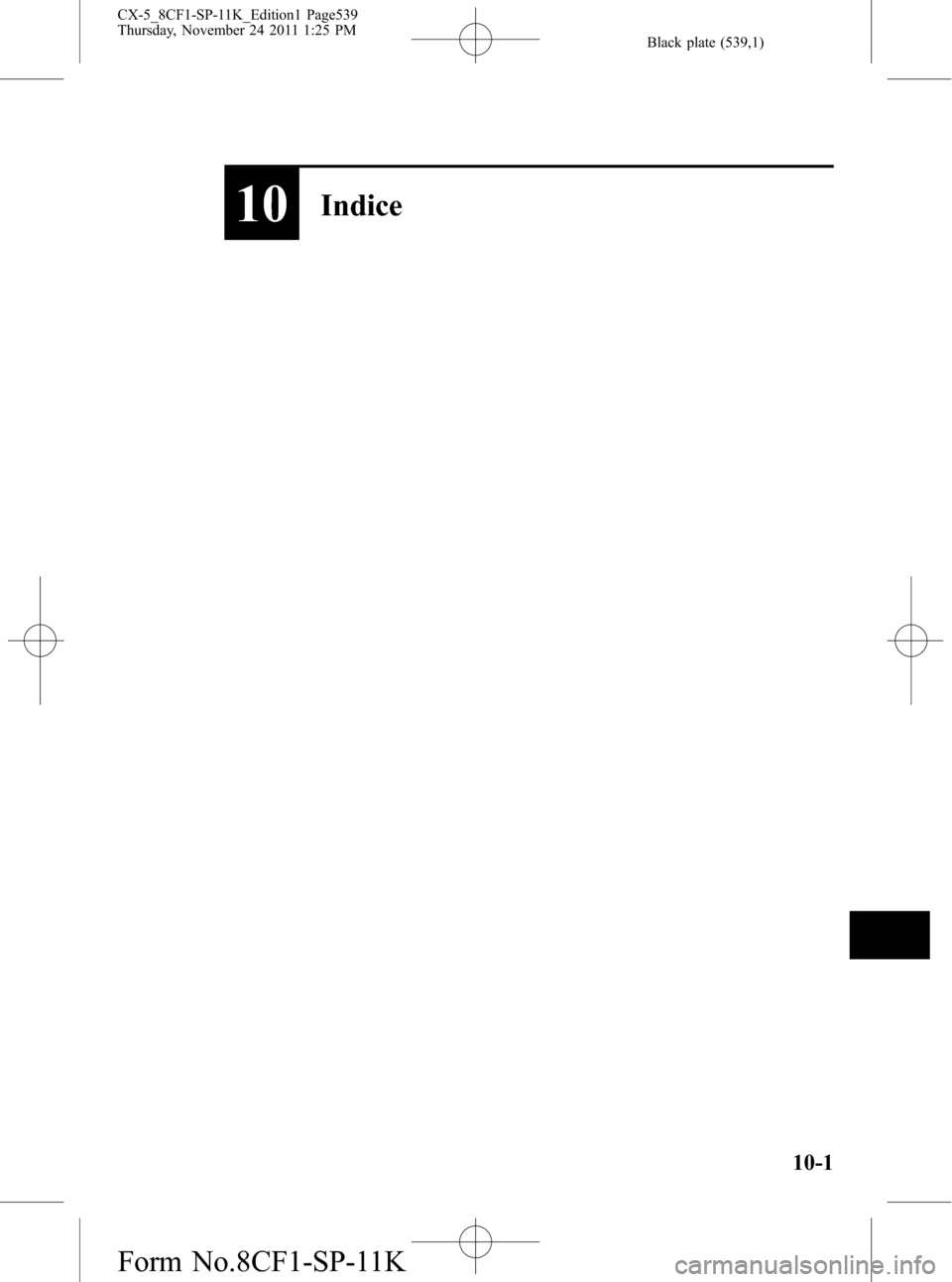

10Indice
10-1
CX-5_8CF1-SP-11K_Edition1 Page539
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

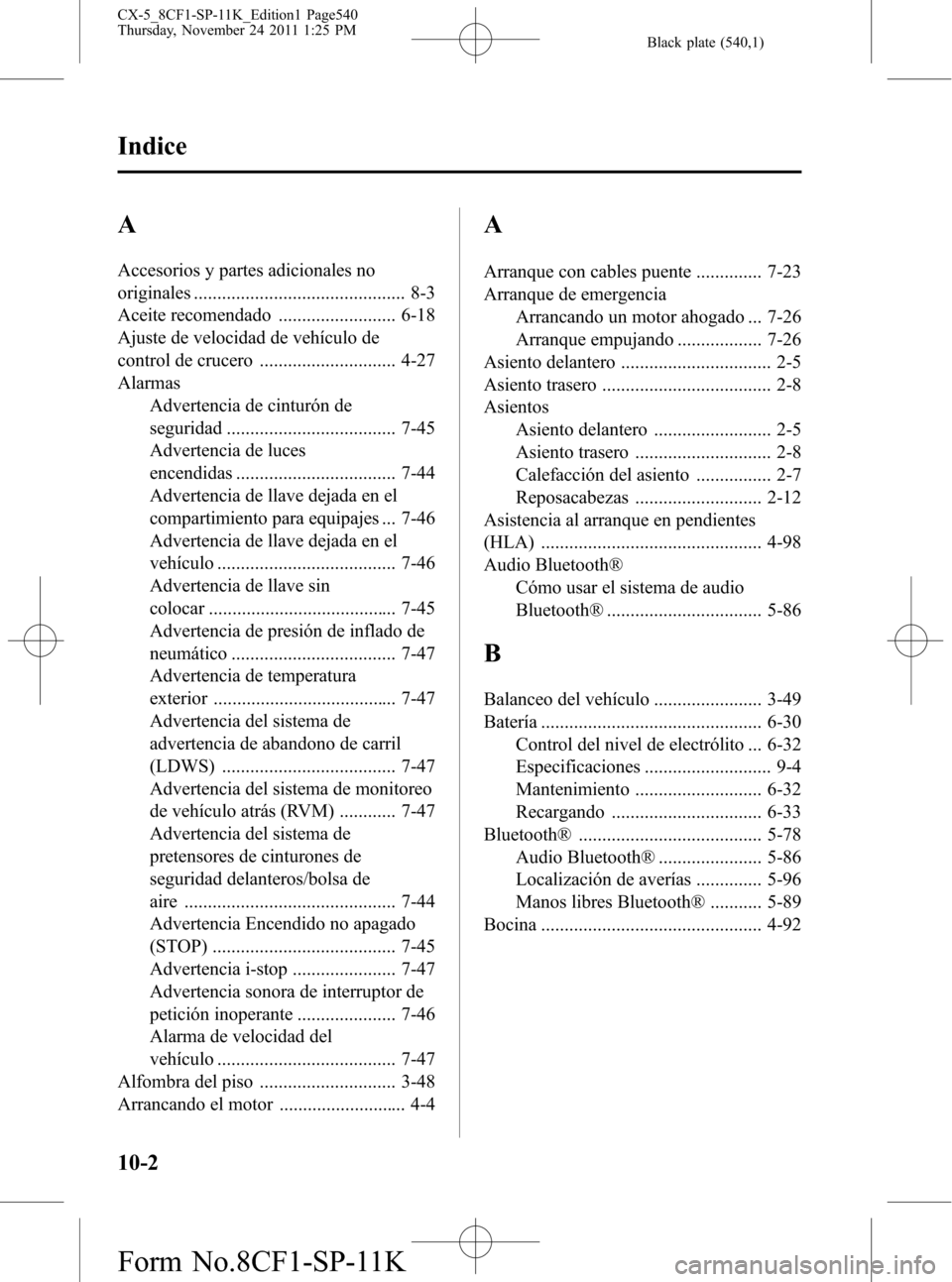

Black plate (540,1)
A
Accesorios y partes adicionales no
originales ............................................. 8-3
Aceite recomendado ......................... 6-18
Ajuste de velocidad de vehículo de
control de crucero ............................. 4-27
Alarmas
Advertencia de cinturón de
seguridad .................................... 7-45
Advertencia de luces
encendidas .................................. 7-44
Advertencia de llave dejada en el
compartimiento para equipajes ... 7-46
Advertencia de llave dejada en el
vehículo ...................................... 7-46
Advertencia de llave sin
colocar ........................................ 7-45
Advertencia de presión de inflado de
neumático ................................... 7-47
Advertencia de temperatura
exterior ....................................... 7-47
Advertencia del sistema de
advertencia de abandono de carril
(LDWS) ..................................... 7-47
Advertencia del sistema de monitoreo
de vehículo atrás (RVM) ............ 7-47
Advertencia del sistema de
pretensores de cinturones de
seguridad delanteros/bolsa de
aire ............................................. 7-44
Advertencia Encendido no apagado
(STOP) ....................................... 7-45
Advertencia i-stop ...................... 7-47
Advertencia sonora de interruptor de
petición inoperante ..................... 7-46
Alarma de velocidad del
vehículo ...................................... 7-47
Alfombra del piso ............................. 3-48
Arrancando el motor ........................... 4-4
A
Arranque con cables puente .............. 7-23
Arranque de emergencia
Arrancando un motor ahogado ... 7-26
Arranque empujando .................. 7-26
Asiento delantero ................................ 2-5
Asiento trasero .................................... 2-8
Asientos
Asiento delantero ......................... 2-5
Asiento trasero ............................. 2-8
Calefacción del asiento ................ 2-7
Reposacabezas ........................... 2-12
Asistencia al arranque en pendientes
(HLA) ............................................... 4-98
Audio Bluetooth®
Cómo usar el sistema de audio
Bluetooth® ................................. 5-86
B
Balanceo del vehículo ....................... 3-49
Batería ............................................... 6-30
Control del nivel de electrólito ... 6-32
Especificaciones ........................... 9-4
Mantenimiento ........................... 6-32
Recargando ................................ 6-33
Bluetooth® ....................................... 5-78
Audio Bluetooth® ...................... 5-86
Localización de averías .............. 5-96
Manos libres Bluetooth® ........... 5-89
Bocina ............................................... 4-92
10-2
Indice
CX-5_8CF1-SP-11K_Edition1 Page540
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K
